ZH-RY-B软压试验机(气动)
ZH-RY-B软压试验机(气动)
  本机适用于手机等电子类产品作重复挤压测试,模仿人反复座压寿命试验,以一定硬度的硅胶作压头,用气缸进行驱动,调整一定的压力25kg,测定到达次数后看损坏程度,满足YD/T1539-2006标准。
一、技术参数
型    号:ZH-RY-B
测试工位:1
测试样品:5.5寸以内
工作频率:10-30次/分钟
压头要求:弹性硅胶(邵氏硬度3度)
外形尺寸:L420*H1000*W380mm
重  量约:50kg
电  源:AC220V
电  源:400W
二、系统结构及原理

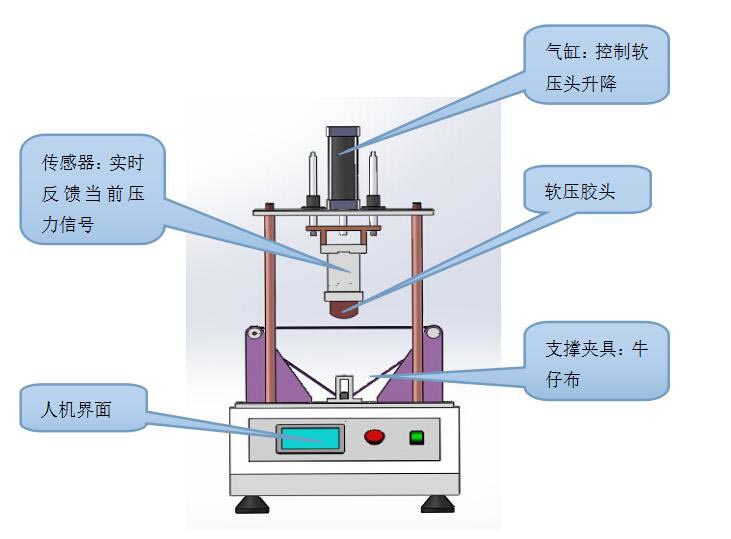

系统结构
手机专用试验机
动作原理:
 系统采用PC控制→控制气缸,使升降机构做上下重复按压动作,同时,测力传感器实时反馈电压变化,并反馈给PLC,记录按压过程中力值的变化,并显示在触摸屏上。
三、机器特点
1.节能省电25%左右;
2.气缸传动,运行速度快捷;
3.可设定次数自动停止,可实时显示每次下压力值;
4.采用液晶触摸式控制屏+PLC可编程控制器作动作程控;
5.软压接触面为硅胶压头,完全可以模仿人体弹性,支撑面为弹力牛仔布。
四、功能说明
1.自动功能
2.次数设定以及清零功能
3.速度调节功能
4.传感器保护功能
5.力值显示功能
6.曲线显示功能

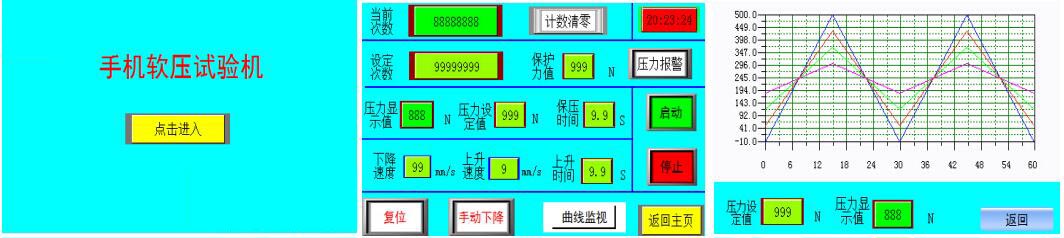

7.操作界面(如下图)
手机转用检测设备
五、基本配置
机台本体:1台
人机界面:1套
PLC控制器:1套
SMC气 缸:1个
节能电磁阀:6套
硅胶压头:1个
力值传感器(5kg):一套(100kg)
节能系统:1套
开关电源:1个
电路程序:正航研发
