ZH-RY-A软压试验机(电动)
 ZH-RY-A软压试验机(电动)
  本机适用于手机等电子类产品作重复挤压测试,模仿人反复座压寿命试验,以一定硬度的硅胶作压头,用气缸进行驱动,调整一定的压力25kg,测定到达次数后看损坏程度,满足YD/T1539-2006标准。
一、技术参数
型    号:ZH-RY-A
测试工位:1
测试样品:5.5寸以内
工作频率:15-35次/分钟
压头要求:选用弹性硅胶
外形尺寸:L400*H800*W500mm
重  量:50kg
电  源:AC220V
功  能:400W
二、系统结构及原理

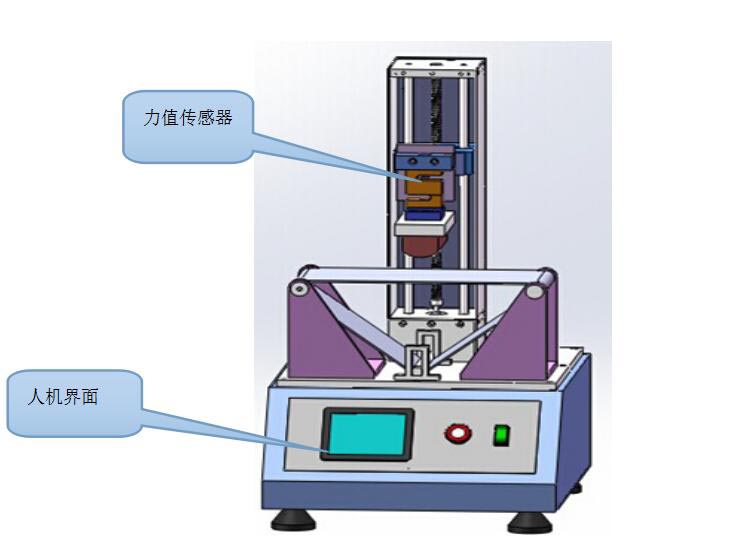

系统结构
试验机系统结构
动作原理:
 系统采用PC控制→控制电机驱动滚珠丝杠,使升降机构做上下重复按压动作,同时,测力传感器实时反馈电压变化,并反馈给PLC,记录按压过程中力值的变化,并显示在触摸屏上。
三、机器特点:
1.节能省电25%左右;
2.软压接触面为硅胶压头,完全可以模仿人体弹性,支撑面为弹力牛仔布;
3.可设定次数自动停止,可实时显示每次下压力值;
4.电机带动丝杆传动,性能更加稳定,力值更加精准
5.采用液晶触摸式控制屏+PLC可编程控制器作动作程控。
三、功能说明
自动手动功能
次数设定以及清零功能
保压时间设定功能
速度调节功能
过载保护功能
力值显示功能
曲线显示功能

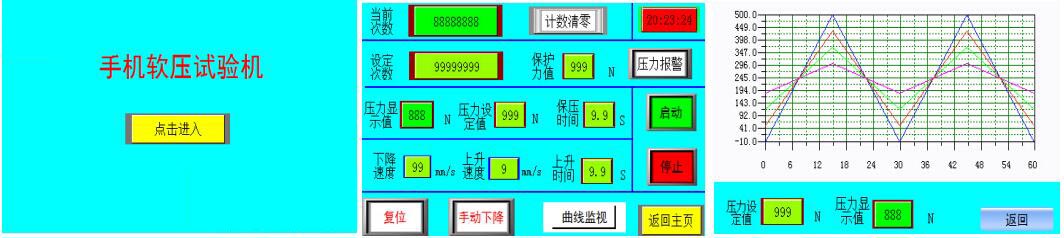

操作界面(如下图)
手机试验机界面图
四、基本配置
机台本体:1台
人机界面:1套
电 机:1套
驱 动:1个
硅胶压头:1个
力值传感器(100kg) :1套
节能系统:1套
开关电源:1个
电路程序:正航研发
