ZH-AJ按键寿命试验机
ZH-AJ按键寿命试验机
本机适用于手机等电子产品作按键寿命测试,执行标准YD/T 1539-2006。
一、技术参数
型    号:ZH-AJ
工 位 数:2
每台试样可测试键数:3
控 制 器:PLC控制
测试速度:10-120次/分钟
测试次数:连续按键测试10万次
按键压力:0N~7N
外形尺寸:L520*H600*W390mm
重    量:约35kg
电    源:AC220V
功    率:400W
二、系统结构原理

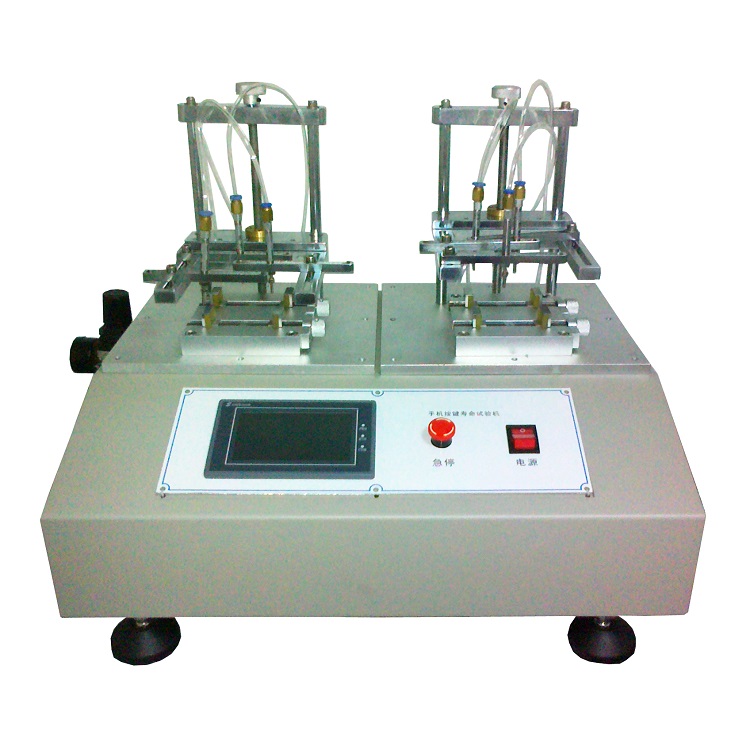

系统结构图:
ZH-AJ按键寿命试验机
操作原理:
将手机样品置于夹具上面→对中位置同时旋转夹紧螺杆将样品固定好→然后转动手轮同时调正滑杆及气缸的
X、Y、Z三个方向位置→按压头对中手机按键上方→如此类推将所有气缸按程序要求,调整固定好→接通气源,
使气缸上下运动,并旋转手轮使按压头压向按键,达到按下深度要求。
三、机器特点
1节能省电25%左右;
2具备次数自动记忆、掉电记忆;
3寿命次数累计、达到所设定次数自动停机;
4增加了力量控制、实际寿命判断等功能;
5两个工位分别独立计数,到达设定次数自动停止测试;
6采用液晶触摸式控制屏+PLC可编程控制器作动作程控。
四、功能说明
1自动功能;
2 次数清零功能;
3速度调节功能;
4气缸击打顺序以及力度调节功能;

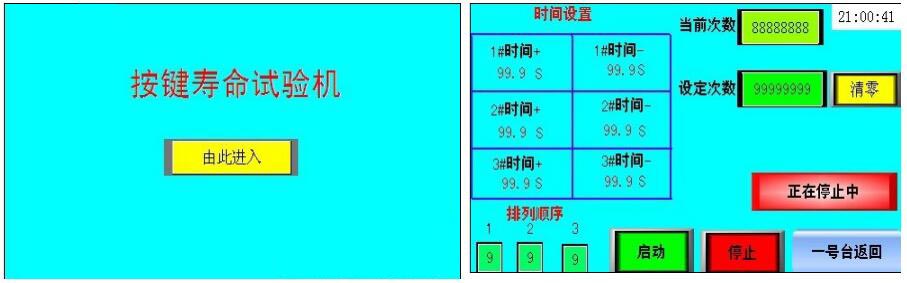

5操作界面:

五、基本配置
机台本体:1台
人机界面:1套
PLC控制器:1套
SMC气缸: 6个
节能电磁阀:6套
调压阀:1个
力值传感器:一套(1kg)
开关电源:1个
