ZH-CB-B插拔寿命试验机(带力值)
ZH-CB-B插拔寿命试验机(带力值)
本机适用于手机充电器带插头和耳机的插拔寿命试验,模仿实际的使用动作检测插头的使用寿命。触摸屏内可以显示力值大小和力值曲线。
一、技术参数
型    号:ZH-CB-B
插拔速度:10~30次/分钟可调
插拔行程:0-50mm可调(利用偏心轮结构)
工件数量:1个
用交流电机:25W
数显计数器:100000次
力值传感器:5kg
外形尺寸:L610*H600*W420mm
重  量约:35kg
电    源:AC220V
功    率:400W

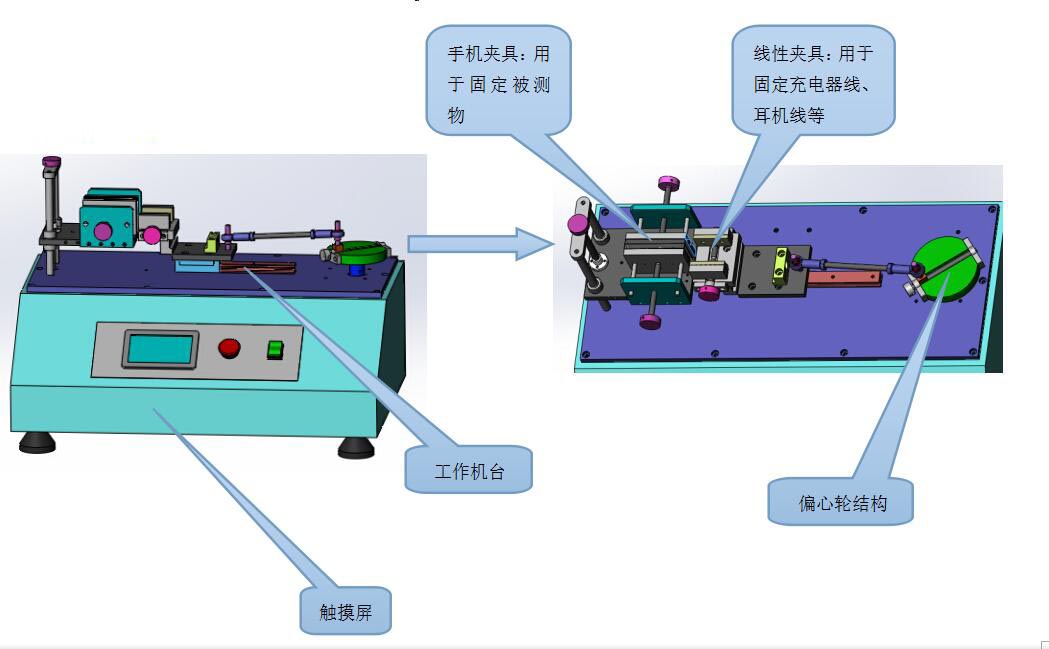

二、系统结构
系统结构
插拔力试验机平面图
动作原理:
系统采用触摸屏与PLC通讯→控制交流电机驱动滚珠丝杠→偏心轮结构反复做左右插拔动作,同时,测力传感器实时测量插拔力值,并反馈给PLC,记录插拔过程中力的变化,并显示在触摸屏上。
三、机器特点
1.节能省电25%左右;
2.可以实时显示插拔力值大小
3.具备次数自动记忆、掉电记忆;
4.寿命次数累计、达到所设定次数自动停机;
5.采用液晶触摸式控制屏+PLC可编程控制器作动作程控;
四、功能说明
1.自动和手动功能
2.计数清零以及力值清零功能
3.插拔速度可调
4.传感器过载保护功能
5.力值显示功能
6.曲线显示功能

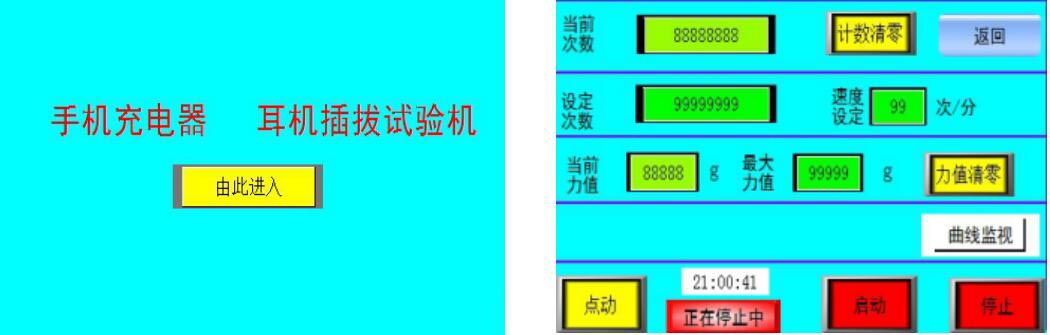

7.操作界面(如下图)
插拔力试验机操作界面
五、基本配置:
1.机台本体:1台
2.人机界面:1套
3.PLC控制器:1套
4.电 机:1套
5.调速器:1个
6.导 轨:1条
7.力值传感器:1套
8.节能系统:1套
9.开关电源:1个
