ZH-CB-A插拔寿命试验机(不带力值)
ZH-CB-A插拔寿命试验机(不带力值)
本机适用于手机充电器带插头和耳机(不带卡扣)的插拔寿命试验,模仿实际的使用动作检测插头的使用寿命。
一、技术参数
型    号:ZH-CB-A
重  量约:35kg
电    源:AC220V
功    率:400W
插拔速度:10~30次/分钟可调
插拔行程:0-50mm可调(利用偏心轮结构)
工件数量:1个
用交流电机:25W
数显计数器:100000次
外形尺寸:L610*H600*W420mm

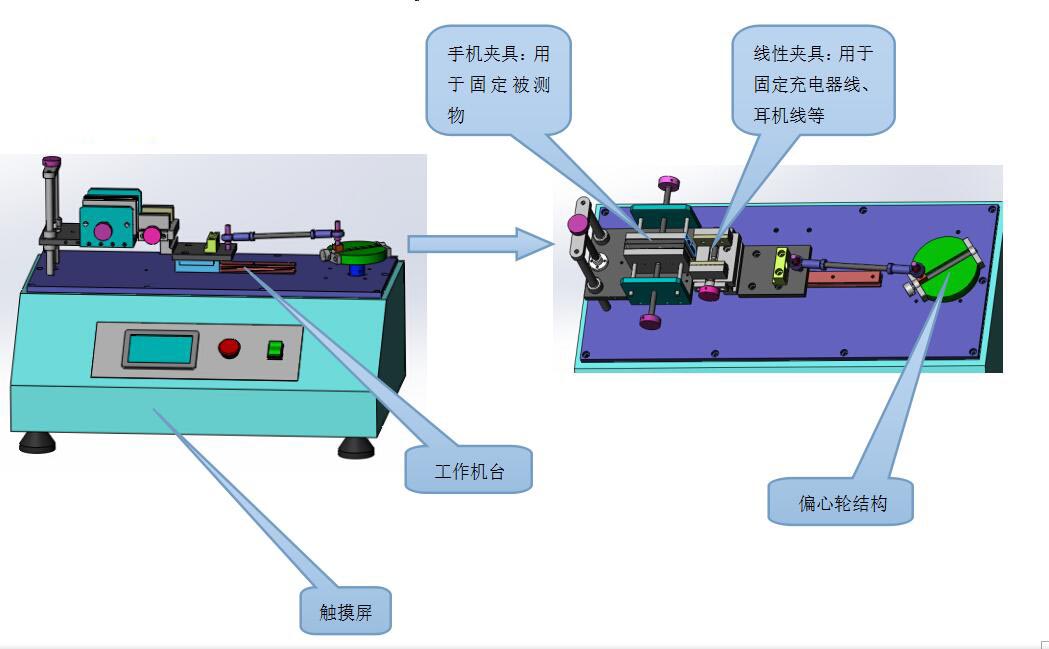

二、系统结构
系统结构
不带刀插拔试验机
动作原理
   系统采用触摸屏与PLC通讯→控制交流电机驱动滚珠丝杠→偏心轮结构反复做左右插拔动作。
三、机器特点
1.节能省电25%左右;
2.具备次数自动记忆、掉电记忆;
3.寿命次数累计、达到所设定次数自动停机;
4.采用液晶触摸式控制屏+PLC可编程控制器作动作程控。
四、功能说明
1.自动和手动功能
2.计数清零功能
3.插拔速度可调

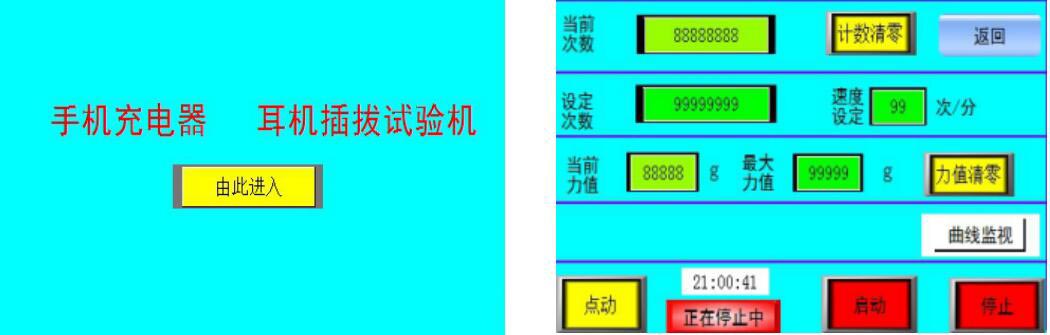

4.操作界面(如下图)
插拔力不带刀界面
五、基本配置
机台本体:1台
电 源:1个
PLC控制器:1个
电 机:1个
调速器:1个
导 轨:1根
人机界面:1个
电路、程序:正航研发
